当前位置: 首页 > 产品中心 > Acrel-BUS智能照明控制系统
  • Acrel-BUS智能照明控制系统
  • Acrel-BUS智能照明控制系统
  • Acrel-BUS智能照明控制系统
  • Acrel-BUS智能照明控制系统

功能:

Acrel-BUS智能照明控制系统从功能上可以分为驱动器、传感器和系统元件。各个元件通过专用Acrel-BUS总线以树形、星形或线形的拓扑结构灵活组网。驱动器负责接收和处理传感器传送的信号,并执行相应的操作,如开/ 关灯、调节灯的亮度。传感器负责根据现场手动操作,或探测光线、温度等的变化,向驱动器发出相应的控制信号。系统元件主要负责搭建系统平台,如系统电源、线路耦合器、传输介质等。

应用范围:

办公楼、商场、图书馆、会展中心等需要对照明进行智能控制的场合。

订货范例:

具体型号:ASL100-S4/16

技术要求:4回路开关驱动器,额定容量16A

通讯协议:KNX/EIB

辅助电源:DC30V


● 驱动器

开关驱动器

设备供电

21—30V DC     12mA(max)

功耗 <360mW

输出参数

负载电压   110—250V AC   50/60Hz

负载电流       16A

每路功率损耗   1.5W



温度范围

正常运行        -5--45℃

储存温度        -25--55℃

运输温度        -25--75℃

安装方式

标准35mm轨道安装



0-10V调光驱动器

设备供电

21—30V DC     12mA(max)

功耗 <360mW

输出参数

负载电压:110—250V AC   50/60Hz

负载电流:       16A

0-10V DC调光信号



温度范围

正常运行        -5--45℃

储存温度        -25--55℃

运输温度        -25--75℃

安装方式

标准35mm轨道安装



● 传感器

人体感应及光照度二合一传感器

设备供电

21—30V DC  12mA(max)

功率 <360mW

感应参数

人体感应距离5-7m

光照度感应0-65535lux



温度范围

正常运行        -5--45℃

储存温度        -25--55℃

运输温度        -25--75℃

安装方式

嵌入式吸顶安装



智能面板

设备供电

21—30V DC  12mA(max)

功耗 <360mW

输入参数

按键输入



温度范围

正常运行        -5--45℃

储存温度        -25--55℃

运输温度        -25--75℃

安装方式

标准86盒安装



干接点输入模块

设备供电电压

21—30V DC  12mA(max)

功率 <360mW

输入类型

外接干接点信号



温度范围

正常运行        -5--45℃

储存温度        -25--55℃

运输温度        -25--75℃

安装方式

标准35mm轨道安装



● 系统元件

总线电源

输入参数

85~265V AC      50/60Hz

输出参数

输出电压        30V DC

输出电流         640mA

短路电流         1.3A



温度范围

正常运行        -5--45℃

储存温度        -25--55℃

运输温度        -25--75℃

安装方式

标准35mm轨道安装


● 驱动器

开关驱动器

产品型号

回路数

模块宽度(B)mm

单回路额定容量

ASL100-S4/16

4

72

16A

ASL100-S8/16

8

144

16A

ASL100-S12/16

12

216

16A



0-10V调光驱动器

产品型号

回路数

模块宽度(B)mm

单回路额定容量

ASL100-SD2/16

2

72

16A

ASL100-SD4/16

4

144

16A



● 传感器

人体感应及光照度二合一传感器

产品名称

功能描述

ASL100-T2/BM

2通道,分别探测光照度和人体感应。吸顶安装。



智能面板

产品型号

按键数

模块尺寸

ASL100-F4/8

8

86盒

ASL100-F2/4

4

86盒

ASL100-F1/2

2

86盒



干接点输入模块

产品型号

模块宽度(B)mm

回路数

ASL100-DI4/20

36

4



● 系统元件

总线电源

输入参数

85~265V AC      50/60Hz

输出参数

输出电压        30V DC

输出电流         640mA

短路电流         1.3A



温度范围

正常运行        -5--45℃

储存温度        -25--55℃

运输温度        -25--75℃

安装方式

标准35mm轨道安装


● 驱动器

开关驱动器


0-10V调光驱动器


● 传感器

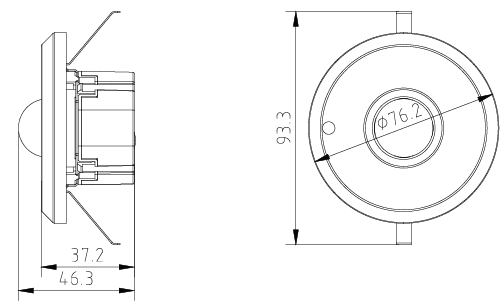

人体感应及光照度二合一传感器


智能面板


干接点输入模块


● 系统元件

总线电源
