APV系列智能光伏汇流箱主要作用就是对光伏电池阵列的输入进行一级汇流，用于减少光电池阵列接入到逆变器的连线，优化系统结构，提高可靠性和可维护性。
在一个大型的光伏发电系统中，需要数量庞大的光伏电池组件进行串并组合 达到需要的电压电流值，以使发电效率达到最高。APV 系列智能光伏汇流箱主 要作用就是对光伏电池阵列的输入进行一级汇流，用于减少光电池阵列接入到逆 变器的连线，优化系统结构，提高可靠性和可维护性，APV 系列智能光伏汇流 箱在提供汇防雷流功能的同时，还可提供光电池电流测量、监测光电池阵列中电 池板运行状态、电池电压、汇流总功率、支路功率、汇流箱防雷器状态采集、直 流断路器状态采集、继电器接点输出、带有风速、温度、辐照仪等传感器接口的 功能供客户选择，本装置标配有 RS485 接口，可以把测量和采集到的电量数据 和设备状态上传到监控系统。
应用场景：

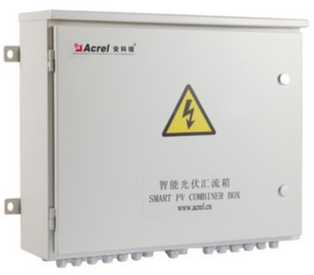

汇流箱图片：
产品特点
符合《CGC/GF 037：2014》光伏方阵汇流箱技术规范；
防护等级为 IP65，满足室内外安装要求；
采用霍尔传感器，隔离测量，最大 16 路输入；
采用光伏专用熔断器，耐压 DC1kV，熔断电流可选择；
可选电压测量功能,最高测量电压 DC 1kV；
可选外部传感器输入接口，可监测辐照、温度、风速等；
具有 RS485 通讯接口，使用 ModBus-RTU 通讯协议；
多种供电方式(DC24V、AC/DC220V、DC880V)可选择，适用于家用屋顶太 阳能或专业光伏电站应用；
可根据客户需求配用国内外知名品牌厂家的光伏专用直流断路器，光伏专用 直流熔断器、防雷保护器等元件
APV 智能光伏汇流箱
汇流箱的结构：
产品选型
